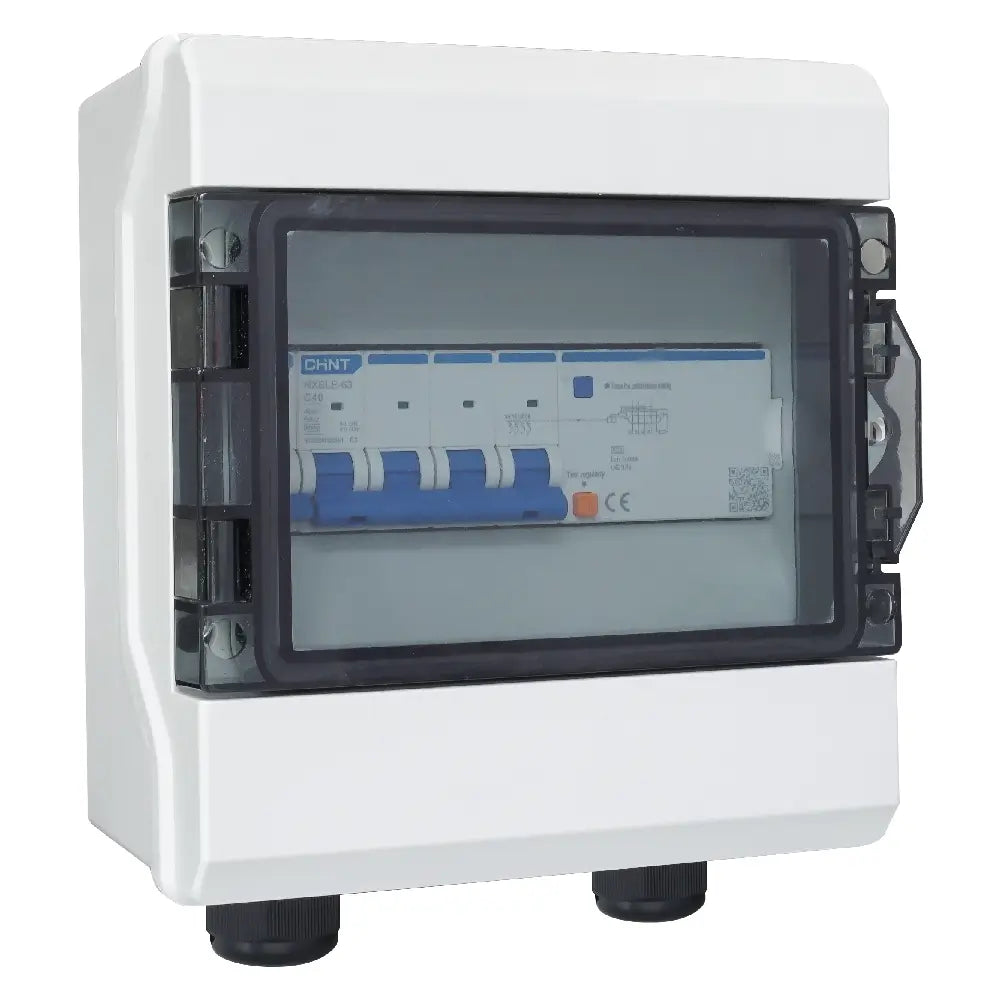

Cutie de protecție BENY BCP-P3 pentru stații AC trifazate, RCBO Type A

Cutia de protecție BENY BCP-P3 este un accesoriu pentru protecția instalației unei stații de încărcare AC trifazate și este destinată configurațiilor BENY compatibile indicate de producător. Ansamblul este documentat pentru protecție împotriva lipirii contactorului și reunește într-o carcasă IP65 un RCBO Type A și un declanșator de tip shunt release.

BCP-P3 este compatibilă, cu modelele BCP-AT2N-L, BCP-BT2N-L, BCP-AT2N-P și BCP-BT2N-P. Față de varianta BCP-P1 pentru instalații monofazate, BCP-P3 utilizează un RCBO tetrapolar, adecvat configurației trifazate documentate.

Caracteristici

• protecție pentru instalații trifazate;
• funcție documentată: protecție împotriva lipirii contactorului;
• carcasă din policarbonat (PC), grad de protecție IP65;
• dimensiuni carcasă: 194 × 210 × 120 mm;
• tablou cu 8 module;
• 1 × RCBO Type A, 4P, 40 A, 30 mA, 6 kA, model NXBLE-63;
• 1 × shunt release SHT-X1, AC 230 V / 400 V.
• Garanție: 2 ani

Utilizare și compatibilitate

Produsul este conceput ca accesoriu de protecție pentru modelele BENY trifazate enumerate mai sus. Compatibilitatea trebuie verificată după codul exact al stației, nu doar după puterea nominală sau tipul conectorului. Pentru modelele monofazate indicate de producător se utilizează varianta BENY BCP-P1.

Montajul și conectarea echipamentelor de protecție trebuie realizate de personal calificat, în conformitate cu schema electrică a stației și cu cerințele instalației în care aceasta este integrată.
